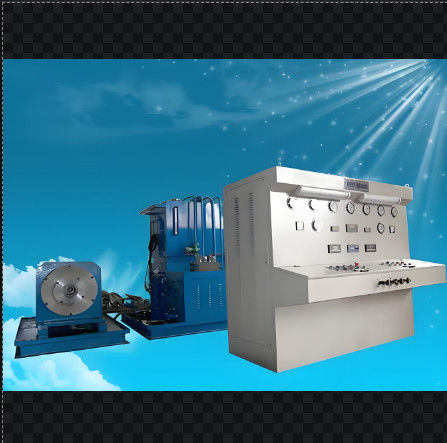

হাইড্রোলিক পাম্পের জন্য হাইড্রোলিক টেস্টিং বেঞ্চ

ব্যাপক হাইড্রোলিক টেস্ট বেঞ্চ

পাম্প/মোটর/সিলিন্ডার মেরামত বা তৈরীর জন্য,

এটি হাইড্রোলিক পাম্প (খোলা, বন্ধ, ডাবল ওপেন পাম্প), হাইড্রোলিক মোটর (উচ্চ গতি) এবং সহায়ক হাইড্রোলিক সিলিন্ডার এবং ভালভ পরীক্ষা করে।

হাইড্রোলিক পাম্প টেস্ট বেঞ্চের বিস্তারিত বিবরণ

হাইড্রোলিক পাম্প টেস্ট বেঞ্চ হ'ল হাইড্রোলিক পাম্পগুলির কার্যকারিতা, নির্ভরযোগ্যতা এবং দক্ষতা মূল্যায়নের জন্য ডিজাইন করা একটি পরিশীলিত সরঞ্জাম।এই বেঞ্চ নির্মাতারা জন্য একটি সমালোচনামূলক হাতিয়ার হিসেবে কাজ করেহাইড্রোলিক পাম্প পরীক্ষার বেঞ্চ এবং এর উপাদানগুলির বিস্তারিত বিবরণ নিচে দেওয়া হল।
হাইড্রোলিক পাম্প টেস্ট বেঞ্চের সংক্ষিপ্ত বিবরণ

হাইড্রোলিক পাম্প টেস্ট বেঞ্চ একটি বিস্তৃত সিস্টেম যা বিভিন্ন পরিস্থিতিতে হাইড্রোলিক পাম্প পরীক্ষা করার জন্য বাস্তব বিশ্বের অপারেটিং শর্তগুলির অনুকরণ করে। এটিতে বেশ কয়েকটি মূল উপাদান রয়েছে,যার মধ্যে একটি ড্রাইভিং মোটর রয়েছে, একটি পরীক্ষামূলক পাম্প, একটি কন্ট্রোল প্যানেল, একটি ফিল্টারিং সিস্টেম এবং তথ্য সংগ্রহের সরঞ্জাম।

হাইড্রোলিক পাম্প টেস্ট বেঞ্চের মূল উপাদান

1. ড্রাইভিং মোটরঃ ড্রাইভিং মোটর পরীক্ষার অধীনে পাম্প চালানোর জন্য দায়ী। এটি পরীক্ষার বেঞ্চ ডিজাইনের উপর নির্ভর করে একটি বৈদ্যুতিক মোটর বা একটি জলবাহী মোটর হতে পারে।মোটর বিভিন্ন অপারেটিং শর্ত সিমুলেট করার জন্য তার গতি সামঞ্জস্য করতে সক্ষম, সাধারণত 0 থেকে 3000 rpm পর্যন্ত।

2. পরীক্ষার অধীনে পাম্পঃ পরীক্ষার বেঞ্চটি বিভিন্ন ধরণের জলবাহী পাম্প যেমন প্লঞ্জার পাম্প, গিয়ার পাম্প, ভ্যান পাম্প এবং প্লঞ্জার মোটরকে সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে।পাম্পটি পরীক্ষার বেঞ্চে নিরাপদে মাউন্ট করা হয়, যা সহজেই ইনস্টলেশন এবং অপসারণের অনুমতি দেয়।

3. কন্ট্রোল প্যানেলঃ কন্ট্রোল প্যানেলটি পরীক্ষার বেঞ্চটি পরিচালনা করার জন্য কেন্দ্রীয় হাব। এটিতে বোতাম, সুইচ এবং একটি ডিসপ্লে স্ক্রিন সহ একটি ব্যবহারকারী-বান্ধব ইন্টারফেস রয়েছে।কন্ট্রোল প্যানেল অপারেটরদের মোটর গতি সামঞ্জস্য করতে পারবেন, চাপের সীমা নির্ধারণ করুন এবং পরীক্ষার প্রক্রিয়াটি পর্যবেক্ষণ করুন।

4. ফিল্টারিং সিস্টেমঃ হাই-প্রিসিশন ফিল্টারিং সিস্টেম পরীক্ষার সময় হাইড্রোলিক তরল পরিষ্কার থাকে তা নিশ্চিত করার জন্য পরীক্ষার বেঞ্চের অবিচ্ছেদ্য অংশ। সিস্টেমে সাধারণত একটি শোষণ সিলিন্ডার অন্তর্ভুক্ত থাকে,চাপ ফিল্টার, এবং একটি রিটার্ন ফিল্টার, যা ফিল্টারিং নির্ভুলতা 20 μm বা তার চেয়ে ভাল।

5. তথ্য সংগ্রহের সরঞ্জামঃ পরীক্ষার বেঞ্চটি পরীক্ষার তথ্য রেকর্ড এবং বিশ্লেষণের জন্য সেন্সর এবং একটি কম্পিউটারাইজড ডেটা অধিগ্রহণ সিস্টেমের সাথে সজ্জিত।এবং বিদ্যুৎ খরচ রিয়েল টাইমে নিরীক্ষণ করা হয়.

হাইড্রোলিক পাম্প টেস্ট বেঞ্চের বৈশিষ্ট্য এবং কার্যাবলী

- স্টেপলেস স্পিড রেজল্যুশনঃ পরীক্ষার বেঞ্চটি ড্রাইভিং মোটরের অবিচ্ছিন্ন গতি নিয়ন্ত্রণের অনুমতি দেয়, যা অপারেটরদের বিভিন্ন অপারেটিং অবস্থার অধীনে পাম্পটি পরীক্ষা করতে সক্ষম করে।

- বিস্তৃত চাপ পরিসীমাঃ পরীক্ষার বেঞ্চটি বিভিন্ন কাজের পরিবেশের অনুকরণ করতে সাধারণত ৩১ থেকে ৪২ এমপিএ পর্যন্ত বিস্তৃত চাপের বর্ণালীতে কাজ করতে পারে।

- উচ্চ-নির্ভুলতা পরিমাপঃ ডিজিটাল মিটার এবং গেজ অন্তর্ভুক্ত করা পরীক্ষার পরামিতিগুলির সঠিক এবং নির্ভরযোগ্য পরিমাপ নিশ্চিত করে।

- কম্পিউটারাইজড অপারেশনঃ ইন্টিগ্রেটেড কম্পিউটার সিস্টেম উন্নত ডেটা বিশ্লেষণ, রিপোর্টিং এবং পরীক্ষার ফলাফলের রিয়েল-টাইম মনিটরিং সহজতর করে।

- সিই সার্টিফাইড সিকিউরিটিঃ পরীক্ষার বেঞ্চটি ইউরোপীয় নিরাপত্তা এবং কর্মক্ষমতা মান পূরণ করে, একটি নিরাপদ পরীক্ষার পরিবেশ নিশ্চিত করে।
উপসংহারে, হাইড্রোলিক পাম্প পরীক্ষার বেঞ্চটি হাইড্রোলিক পাম্পের কর্মক্ষমতা এবং নির্ভরযোগ্যতা মূল্যায়নের জন্য একটি গুরুত্বপূর্ণ হাতিয়ার।এর উন্নত বৈশিষ্ট্য এবং সুনির্দিষ্ট নিয়ন্ত্রণ ক্ষমতা এটি জলবাহী সরঞ্জাম প্রস্তুতকারকদের জন্য একটি অপরিহার্য সম্পদ করে তোলে, রক্ষণাবেক্ষণ পেশাদার, এবং গবেষক।

II. পরীক্ষার আইটেমঃ

1, স্থানচ্যুতি পরীক্ষাঃ লোড ছাড়াই চাপ, নিষ্কাশন পরিমাপ।

2, ভলিউম দক্ষতা পরীক্ষাঃ নামমাত্র অপারেটিং অবস্থার অধীনে ভলিউম পরিমাপ দক্ষতা,

3, পাওয়ার টেস্টঃ স্টার্ট পাওয়ার, নামমাত্র পাওয়ার, ওভারলোড পাওয়ার।

4, ওভারলোড টেস্টঃ হাইড্রোলিক পাম্প বা মোটরের সর্বাধিক স্থানচ্যুতি (উচ্চ গতি), নামমাত্র গতি, নামমাত্র চাপ 110% বা সর্বাধিক চাপ 1 মিনিট বা তার কম সময় ধরে চলমান।

5টর্ক পরীক্ষাঃ হাইড্রোলিক পাম্পের ইনপুট টর্ক, হাইড্রোলিক মোটরের শ্যাফ্ট শেষ টর্ক (রিভার্স টেস্ট)

6, বাহ্যিক ফুটো পরীক্ষাঃ উপরের পরীক্ষায়, সিলিং অংশগুলির ফুটো পরীক্ষা করুন।

7হাইড্রোলিক ভালভ এবং হাইড্রোলিক সিলিন্ডার ইত্যাদির সহায়ক পরীক্ষা।


III. পরীক্ষার বেঞ্চের কাজ এবং পরামিতি

1, ড্রাইভ মোডঃ মোটর ড্রাইভ, ক্ষমতা 110kw + 22KW + 22KW + 0.75KW

2, স্পিড মোডঃ ফ্রিকোয়েন্সি নিয়ন্ত্রণ 0-3000r/min.

3, লোডিং মোডঃ কম্পিউটার আনুপাতিক ত্রাণ ভালভ ডাবল-ওয়ে লোড 40MPa। ডুপ্লেক্স পাম্প পরীক্ষা করতে সক্ষম।

4, সর্বোচ্চ প্রবাহের হারঃ <= 500L/মিনিট

নিম্ন চাপ সহায়ক সিস্টেমের সর্বাধিক প্রবাহের হার <= 330L/মিনিট 5,
সর্বাধিক চাপ সহায়ক সিস্টেমঃ 35MPa

6. উচ্চ চাপ সহায়ক সিস্টেমের সর্বোচ্চ প্রবাহের হার 34L/min,
সর্বাধিক চাপ সহায়ক সিস্টেমঃ 31.5MPa

7, পরীক্ষার বেঞ্চের তাপমাত্রা পরিসীমাঃ 0-60oC

8, বায়ু-শীতল রেডিয়েটরের সাথে

9, পাওয়ার প্রয়োজনীয়তাঃ AC380V 300A

10, সেন্সর এবং কন্ট্রোল পাওয়ার সাপ্লাইঃ DC24V

11, কম্পিউটার স্বয়ংক্রিয়ভাবে পরীক্ষার রিপোর্ট, বক্ররেখা, তথ্য সংগ্রহ এবং মুদ্রণ আউটপুট তৈরি করে।

12, প্রদর্শন মোডঃ গতি, প্রবাহ, চাপ, টর্ক ডিজিটাল প্রদর্শন।
তেল সরবরাহঃ স্ব-প্রাইমিং এবং জোর করে তেল সরবরাহ।

13, পরীক্ষার উপাদানঃ প্রধানত খোলা হাইড্রোলিক পাম্প, ডাবল খোলা পাম্প, বন্ধ পাম্প, উচ্চ গতির হাইড্রোলিক মোটর পরীক্ষা। হাইড্রোলিক ভালভ, হাইড্রোলিক সিলিন্ডার ইত্যাদি পরীক্ষা করতে সহায়তা করুন।

14, ঘড়ির কাঁটার দিক দিয়ে ঘুরতে এবং ঘড়ির কাঁটার বিপরীত দিক দিয়ে ঘুরতে সক্ষম;

15, একটি তেল ফিল্টার দিয়ে ফুটো তেল পুনর্ব্যবহারের জন্য

16, অ্যালার্ম ফাংশন সহ 4 গ্রেড ফিল্টার।

17তেল ট্যাঙ্কের ভলিউমঃ গ্রাহকের অনুরোধ অনুযায়ী

18, সরবরাহকারী সরঞ্জাম ইনস্টলেশন এবং commissioning জন্য দায়ী
