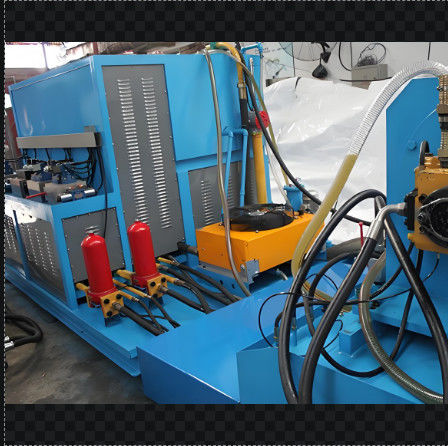

কম্পিউটার সহ 160kw পাওয়ার ডিজিটাল হাইড্রোলিক পাম্প টেস্টিং মেশিন

হাইড্রোলিক পাম্প/মোটর টেস্ট বেঞ্চ, পাম্প বা মোটর মেরামত করার জন্য

পরীক্ষার আইটেম

1,ডিস্থানান্তর পরীক্ষাঃলোড ছাড়াই চাপ পরীক্ষা, স্থানচ্যুতি পরীক্ষা

2,পরীক্ষাভলিউম দক্ষতা: নামমাত্র অপারেটিং শর্তে ভলিউম দক্ষতা,

3.ওভর লোডt: হাইড্রোলিক পাম্প বা মোটরের সর্বাধিক স্থানচ্যুতি (উচ্চ গতি), নামমাত্র গতি, নামমাত্র চাপ বা সর্বোচ্চ চাপের অধীনে 1 মিনিট বা তার কম চলমান

4.ইবাহ্যিকফুটো পরীক্ষা: উপরের পরীক্ষায়, সিলিং অংশের ফুটো পরীক্ষা করুন।

কাঠামোগত বৈশিষ্ট্যঃ

1. পুরো পরীক্ষার বেঞ্চটি একটি বৈদ্যুতিক মোটর দ্বারা চালিত হয়। এই পরীক্ষার বেঞ্চটি তিনটি অংশে শ্রেণীবদ্ধ করা যেতে পারেঃ বৈদ্যুতিক মোটর প্ল্যাটফর্ম, তেল ট্যাঙ্ক প্ল্যাটফর্ম এবং নিয়ন্ত্রণ ক্যাবিনেট।এই কাঠামোর ছোট আকার রয়েছে, হালকা ওজন, একটি কম্প্যাক্ট বিন্যাস, এবং ইনস্টলেশন সহজ, অন্যান্য বৈশিষ্ট্যগুলির মধ্যে।

2এটি একটি হাইড্রোলিক ইন্টিগ্রেটেড ব্লকের নকশা গ্রহণ করে, কম ফুটো নিশ্চিত করে, একটি কম্প্যাক্ট কাঠামো, এবং সমাবেশ এবং disassembly সহজ।

3আউটপুট তেল পায়ের পাতার মোজাবিশেষ একটি সুশৃঙ্খল পদ্ধতিতে সাজানো হয়, একটি পরিষ্কার বিন্যাস উপস্থাপন এবং অপারেশন এবং ইনস্টলেশন সহজতর।

প্রধান পরামিতিঃ

1. মাত্রা এবং প্রধান পরামিতিঃ
ওজনঃ ৩ টন

বাইরের মাত্রাঃ
ড্রাইভিং প্ল্যাটফর্মঃ 1400 * 2100 * 1600mm

প্রধান তেল ট্যাংক এবং ভালভ নিয়ন্ত্রণ টেবিলঃ 2700 * 2050 * 2030mm

ড্রাইভিং পাওয়ারঃ 110KW

অক্জিলিয়ারী মোটরঃ 22KW। নিম্ন চাপ তেল সরবরাহ পাম্প একটি পালঙ্ক পাম্প, 45V - 75A

সহায়ক মোটরঃ 22KW। উচ্চ চাপ তেল সরবরাহ পাম্প A2F23/31 হয়

সর্বাধিক প্রবাহঃ 500L + 500L

2টেস্ট বেঞ্চের প্রধান কনফিগারেশন এবং পরামিতিঃ

ড্রাইভিং মোডঃ বৈদ্যুতিক মোটর দ্বারা

গতিঃ 4-পোল মোটর, 0 - 3000r/min (এটি 2300r/min এর নিচে ব্যবহার করার পরামর্শ দেওয়া হয়)

লোডিং মোডঃ কম্পিউটার সংস্করণ; লোডিং চাপের জন্য উভয় ম্যানুয়াল এবং স্বয়ংক্রিয় মোড

তেল সরবরাহের পদ্ধতিঃ স্ব-শোষণ এবং জোর করে

প্রদর্শন মোডঃ ডিজিটাল মিটার এবং কম্পিউটার প্রদর্শন

অপারেশন মোডঃ ম্যানুয়াল এবং স্বয়ংক্রিয় অপারেশন

3. ওয়ার্কিং মিডিয়ামঃ আইএসওভিজি 46 হাইড্রোলিক তেল

4তেল ট্যাঙ্কের ভলিউমঃ ডিজাইন করা 1250L, বাস্তবতায় 1200L

5তেলের পরিচ্ছন্নতার প্রয়োজনীয়তাঃ GB/T14039 19/16 (NAS10 গ্রেড)

তেল খাওয়ানোর মোডঃ

নিম্ন চাপ তেল পাম্প তেল সরবরাহঃ 70 L/min 0-3MPa

স্ব-প্রাইমিং তেল সরবরাহ

উচ্চ চাপ সহায়ক তেল পাম্পঃ 18L/মিনিট 0-31.5Mpa

1# পাইলট পাম্প সহায়ক তেলঃ 15L/মিনিট 0-4Mpa

2# পাইলট পাম্প সহায়ক তেলঃ 15L/মিনিট 0-4Mpa

প্রদর্শন মোডঃ

1. মিটার এবং কম্পিউটার দ্বারা;

• প্রবাহ, তাপমাত্রা এবং গতি সংখ্যা দ্বারা প্রদর্শিত হয়;
• চাপ মিটার দ্বারা প্রদর্শিত হয় এবং কম্পিউটার চাপ সেন্সর দ্বারা প্রেরিত সংকেতটি পড়ে;
• তেল স্তর সরাসরি তরল স্তর গেজ দ্বারা প্রদর্শিত হয়
• ফিল্টার ব্লকিং লাল আলো এবং buzzer দ্বারা সতর্ক করা হয়

ইনস্টলেশনের নির্দেশাবলীঃ

1. এই হাইড্রোলিক সিস্টেমের আগমনের পরে, সবকিছু প্রয়োজনীয়তা পূরণ করে কিনা তা পরীক্ষা করুন। পরীক্ষা বেঞ্চটি ডিজাইনের অনুরোধের সাথে সামঞ্জস্যপূর্ণ কিনা তা নির্ধারণ করুন এবং যদি কোনও ক্ষতি হয়। অন্যথায়,নির্মাতার সাথে সরাসরি যোগাযোগ করুন.
2. হাইড্রোলিক সিস্টেমের প্রতিটি অংশ ইনস্টল করার সময়,হাইড্রোলিক সিস্টেমের দূষণ এড়াতে এই সরঞ্জামগুলির জন্য পায়ের পাতার মোজাবিশেষ সংযোগ করার আগে প্রতিটি বাহ্যিক তেল বন্দরের কভার বা আবরণটি পড়ে না তা নিশ্চিত করুন.
3. এই হাইড্রোলিক সিস্টেমটি ইনস্টলেশন অবস্থানে পরিবহন করার পরে, সিস্টেমের কর্মক্ষমতা উপর কোনও প্রভাব এড়ানোর জন্য এটি দৃ firm়ভাবে স্থির করুন।
4একবার এই হাইড্রোলিক সিস্টেমের প্রতিটি অংশ সঠিক অবস্থানে আছে, হাইড্রোলিক অপারেশন অঙ্কন অনুযায়ী হাইড্রোলিক সিস্টেমের জন্য পায়ের পাতার মোজাবিশেষ সংযোগ।
5. সংযোগ প্রক্রিয়ার সময়, কোন সীল বাদ বা ক্ষতি না।
6ইনস্টলেশন শেষ হলে বিদ্যুৎ সংযোগ করুন।
