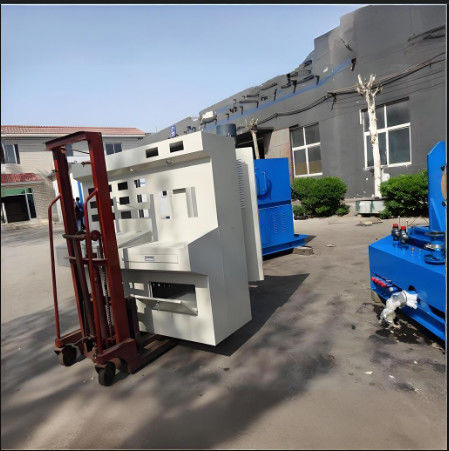

মেরামত কাজের জন্য উচ্চ কার্যকারিতা শিল্প হাইড্রোলিক পাম্প পরীক্ষক

 হাইড্রোলিক পাম্প / মোটর পরীক্ষক

বৈদ্যুতিক ড্রাইভিং মোটরঃ 75kw--160kw

চাপঃ ৩১.৫ এমপিএ- ৪২ এমপিএ

গতিঃ 0-1500r/min

সিমেন্স পিএলসি

এইচপি প্রিন্টার

এয়ার কুলিং রেডিয়েটার

বিভিন্ন তথ্যের ডিজিটাল প্রদর্শন


সংক্ষিপ্ত ভূমিকা

হাইড্রোলিক কম্প্রিহেনসিভ টেস্ট বেঞ্চ হল একটি বিশেষায়িত সরঞ্জাম যা রক্ষণাবেক্ষণ উদ্যোগে হাইড্রোলিক উপাদানগুলির পরীক্ষা এবং মূল্যায়নের জন্য ব্যবহৃত হয়।সিস্টেমটি দেশ ও বিদেশ থেকে উচ্চমানের জলবাহী এবং বৈদ্যুতিক উপাদান এবং আনুষাঙ্গিক নির্বাচন করে, এবং কম্প্যাক্ট কাঠামো, নির্ভরযোগ্য গুণমান, যুক্তিসঙ্গত নকশা, সহজ অপারেশন এবং রক্ষণাবেক্ষণের বৈশিষ্ট্য রয়েছে,

এই পরীক্ষার বেঞ্চের হাইড্রোলিক সিস্টেমটি একটি বন্ধ তেল ট্যাঙ্ক কাঠামো গ্রহণ করে, যা এটিকে ধুলোর পরিবেশে কাজ করার অনুমতি দেয়।হাইড্রোলিক সিস্টেমের ভাল তাপ অপসারণ এবং তেলের পরিষ্কারতা নিশ্চিত করার জন্য ব্যবহারের সময় হাইড্রোলিক সরঞ্জামের ধুলো নিয়মিত পরিষ্কারের দিকে মনোযোগ দেওয়া উচিত.




কাঠামোগত বৈশিষ্ট্য
এই ডিভাইসটি একটি বৈদ্যুতিক মোটরকে পুরো পরীক্ষার বেঞ্চের ড্রাইভিং সিস্টেম হিসাবে ব্যবহার করে এবং পরীক্ষার বেঞ্চের জন্য সহায়ক জ্বালানী সরবরাহ সিস্টেম হিসাবে দুটি তেল পাম্প মোটর ইউনিট দিয়ে সজ্জিত।পরীক্ষার বেঞ্চটি চারটি অংশে বিভক্ত: জ্বালানী ট্যাংক ভালভ গ্রুপ পাওয়ার পাম্প স্টেশন ইউনিট; পাম্প পরীক্ষার ইউনিট; মোটর পরীক্ষার ইউনিট; নিয়ন্ত্রণ ইউনিট। ইনস্টলেশন কাঠামোর সুবিধা হল হালকা ওজন, কম্প্যাক্ট কাঠামো,এবং সহজ ইনস্টলেশন.
এটি একটি ইন্টিগ্রেটেড তেল সার্কিট ব্লক নকশা গ্রহণ করে, সিস্টেমের কম ফুটো, কম্প্যাক্ট কাঠামো, সহজ disassembly এবং সমাবেশ বৈশিষ্ট্য আছে।
আউটপুট তেল সার্কিটটি সুশৃঙ্খল এবং পরিষ্কারভাবে সাজানো হয়েছে, যা কাজ এবং ইনস্টলেশন সহজ করে তোলে।


প্রধান পরামিতিঃ
শক্তিঃ 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75 = 187KW
সর্বোচ্চ চাপঃ ৩৫ এমপি।
প্রধান সিস্টেম প্রবাহঃ 550L+550L
হাইড্রোলিক পাম্পের গতিঃ 0-1500r/min
পরীক্ষার বেঞ্চের ফাংশনাল কনফিগারেশন এবং পরামিতিঃ
ফাংশনঃ হাইড্রোলিক ব্যাপক পরীক্ষার বেঞ্চ নিম্নলিখিত উপাদানগুলি পরীক্ষা করতে পারেঃ
মূল পরীক্ষাঃ একক এবং ডাবল হাইড্রোলিক পাম্প; খোলা এবং বন্ধ হাইড্রোলিক পাম্প; অক্ষীয় উচ্চ গতির হাইড্রোলিক মোটর ইত্যাদি
ড্রাইভ মোডঃ বৈদ্যুতিক মোটর আউটপুট শক্তি 160kw; ঘূর্ণন গতি 0-1500r/min
লোডিং পদ্ধতিঃ
1) পাম্প লোডিংঃ আনুপাতিক ত্রাণ ভালভ দ্বৈত দূরবর্তী লোডিং চাপ সর্বোচ্চ 35Mpa
2) মোটর লোডিংঃ লোডিং মোটর (এই সময়ে একটি পাম্প অপারেটিং শর্ত হিসাবে ব্যবহৃত) পরীক্ষিত মোটর লোড (টর্চ শ্যাফ্টে টর্ক, গতি, ইত্যাদি পরিমাপ) ।
তেল সরবরাহের পদ্ধতিঃ নিম্ন চাপ তেল পাম্প তেল সরবরাহঃ 350 L/min 0-3MPa এবং স্ব-প্রিমিং তেল সরবরাহ উভয়ই উপলব্ধ;
পাইলট সহায়ক তেলঃ 15L/মিনিট 0-4Mpa
প্রদর্শন মোডঃ

যন্ত্র এবং কম্পিউটার একযোগে প্রদর্শন করতে পারেঃ
1. প্রবাহ হার, তাপমাত্রা, গতি এবং টর্ক ডিজিটাল প্রদর্শন;
2. চাপটি একটি যান্ত্রিক চাপমাপক দ্বারা প্রদর্শিত হয় (কম্পিউটার চাপ সেন্সর সংকেতটি পড়ে);
তরল স্তর সরাসরি স্তর পরিমাপকারী দ্বারা প্রদর্শিত হয়;
3. ফিল্টার ব্লকিং লাল আলো এলার্ম দ্বারা সক্রিয়;
4. কম্পিউটারের এলসিডিতে প্রদর্শিত সমস্ত ডেটা, ডেটা টেবিল এবং বক্ররেখা সহ।
তেল বিশুদ্ধকরণ:জ্বালানী ট্যাংক থেকে প্রবেশ এবং প্রস্থান তেল ফিল্টার করুন।
রিসাইক্লিং প্ল্যাটফর্মের তেল ট্যাঙ্কে তেল পুনরুদ্ধার করার জন্য একটি অতিরিক্ত তেল ফিল্টার সরবরাহ করা হয়।
কাজের মাধ্যমঃ ISOVG32 # হাইড্রোলিক তেল
জ্বালানী ট্যাংক ক্ষমতাঃ 1500L, প্রকৃত refueling 1300L
চারটি সেট বহুমুখী ফ্ল্যাঞ্জ এবং সংশ্লিষ্ট জয়েন্টগুলি পাম্প দ্বারা সংযুক্ত করা হয় এবং একটি অর্ধ-সমাপ্ত সংযোগ শ্যাফ্ট সংযোগ শ্যাফ্টের হাতাটি প্রক্রিয়া করার জন্য ব্যবহৃত হয়।


পরীক্ষিত আইটেম
স্থানচ্যুতি পরীক্ষাঃ লোড চাপ নেই, স্থানচ্যুতি পরিমাপ করুন।
ভলিউমেট্রিক দক্ষতা পরীক্ষাঃ নামমাত্র অপারেটিং অবস্থার অধীনে ভলিউমেট্রিক দক্ষতা পরিমাপ করা।
অতিরিক্ত লোড পরীক্ষাঃ সর্বোচ্চ স্থানচ্যুতি, নামমাত্র গতি,এবং হাইড্রোলিক পাম্পের নামমাত্র চাপ 110% বা সর্বোচ্চ চাপে (পরীক্ষিত উপাদানটির শক্তির উপর নির্ভর করে) 1 মিনিটেরও কম সময় ধরে কাজ করা উচিত.
বাহ্যিক ফুটোঃ উপরের পরীক্ষায়, সিলিং অংশের ফুটো পরিস্থিতি পরীক্ষা করুন।
পরীক্ষার নির্ভুলতাঃ (1) চাপঃ নির্ভুলতা ± 0.1%, পরিমাপের পরিসীমা 0-35Mpa
(2) প্রবাহ হারঃ সঠিকতা ± 0.5%, পরিমাপ পরিসীমা 5-400L/মিনিট
(3) গতিঃ নির্ভুলতা ± 0.5%, পরিমাপ পরিসীমা 0-2200r/min
(4) তাপমাত্রাঃ সঠিকতা ± 1 °C, পরিমাপ পরিসীমা -20-100 °C
